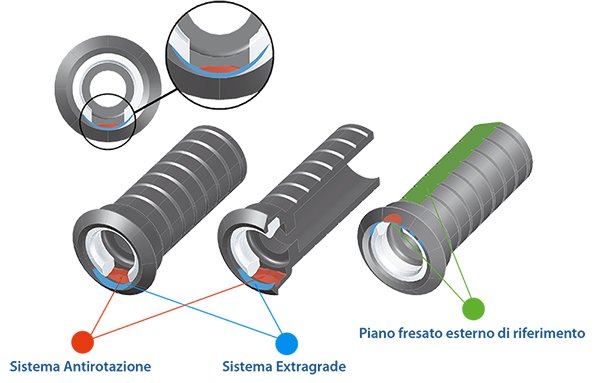

La antirrotacionalidad del anillo seeger es posible gracias a un tope dentro del pilar protésico que evita los movimientos de rotación.
Sistema Extragrade
El pilar protésico OT Bridge debe colocarse con la bengala extragrande en la dirección de la pieza recortada del implante.
Plano fresado externo de referencia
El plano fresado externo de referencia permite identificar la posición interna del ensanchamiento extragrande.
En presencia de divergencias entre implantes, el pilar extragrade debe insertarse con el plano fresado de referencia en el lado del recorte mayor del Ot Equator.
Muñones en titanio con agujero pasante y vaina calcinable
Los pilares en titanio con tornillo pasante se utilizan en todas las prótesis donde el disparalismo no crea problemas estéticos de bóveda en el arco dental.
Muñones en titanio inclinados 15° sin agujero y vaina calcinable
Los pilares Extragrade en titanio sin tornillos se utilizan para construir las prótesis fijas “Seeger Bridge” incluso sobre implantes muy disparalelos, aprovechando la subcuertura como una unión retentiva con solo el Seeger para obtener una retención “snap”.
Información de Producto
laboratorio digital
laboratorio analógico
Información de Producto
MUÑÓN EN TITANIO EXTRAGRADE Ø 3,5 mm
Ref. MTSEG contenido: • 1 MUÑÓN EN TITANIO EXTRAGRADE PARA PEGAR h9,5mm Ø 3,5mm • 1 TORNILLO EN TITANIO h2mm • 2 SEEGER BLANCOS CON MANGO • 1 SEEGER ROSA CON MANGO
MUÑÓN EN TITANIO EXTRAGRADE Ø 4,0 mm
Ref. MT40SEG contenido: • 1 MUÑÓN EN TITANIO EXTRAGRADE PARA PEGAR h9,5mm Ø 4,0mm • 1 TORNILLO EN TITANIO h2mm • 2 SEEGER BLANCOS CON MANGO • 1 SEEGER ROSA CON MANGO
MUÑÓN EN TITANIO EXTRAGRADE Ø 5,0 mm
Ref. MT50SEG contenido: CONTENIDO • 1 MUÑÓN EN TITANIO EXTRAGRADE PARA PEGAR h 9,5mm Ø 5,0mm • 1TORNILLO EN TITANIO h2mm • 2 SEEGER BLANCOS CON MANGO • 1 SEEGER ROSA CON MANGO
MUÑÓN EN TITANIO EXTRAGRADE inclinado 15°
Ref MTSFEG contenido: • 1 MUÑÓN EN TITANIO EXTRAGRADE inclinado de 15° para pegar ø 3,5mm • 2 SEEGER BLANCOS CON MANGO • 1 SEEGER ROSA CON MANGO • 1 TORNILLO EN TITANIO PARA MUÑÓN INCLINADO
MUÑÓN EN TITANIO EXTRAGRADE inclinado 15°
Ref MTEG15SF contenido: • 1 1 MUÑÓN EN TITANIO EXTRAGRADE inclinado de 15° para pegar Ø 4,0mm • 2 SEEGER BLANCOS CON MANGO • 1 SEEGER ROSA CON MANGO • 1 TORNILLO EN TITANIO PARA MUÑÓN INCLINADO
Ref. RMTSFEG
• 1 MUÑÓN EXTRAGRADE inclinado 15° ø 3,5mm
Ref. RMTEG15SF
• 1 MUÑÓN EXTRAGRADE inclinado 15°ø 4,0mm
Ref. RMTSEG
• 1 MUÑÓN EN TITANIO EXTRAGRADE Ø 3,5mm
Ref. RMT40SEG
• 1 MUÑÓN EN TITANIO EXTRAGRADE Ø 4,0mm
Ref. RMT50SEG
• 1 MUÑÓN EN TITANIO EXTRAGRADE Ø 5,0mm
Ref. GCMR
• 1 VAINA CALCINABLE PARA MUÑÓN sin agujero, inclinado Ø 3,5mm
Ref. GCMR 4
• 1 VAINA CALCINABLE PARA MUÑÓN sin agujero, inclinado Ø 4,0mm
Ref. GC • 1 VAINA CALCINABLE PARA MUÑÓN sin agujero, inclinado Ø 3,5mm
Ref. GC4
• 1 VAINA CALCINABLE PARA MUÑÓN sin agujero, inclinado Ø 4,0mm
Ref. GC5
• 1 VAINA CALCINABLE PARA MUÑÓN sin agujero, inclinado Ø 5,0mm
Ref. 030
• 1 PILAR OT EQUATOR EN TITANIO con rivestimento TiN
Ref. 145SAE
• 1 OT EQUATOR SCAN ABUTMENT + TORNILLO
Ref. 146VMI
• 1 TORNILLO EN TITANIO PARA MUÑÓN INCLINADO
Ref. 147VME
• 1 TORNILLO EN TITANIO PARA MUÑÓN EXTRAGRADE
Ref. VC
• 1 TORNILLO EN TITANIO h 2mm
Ref. VM
• 1 TORNILLO EN TITANIO h 6mm
Ref. VXL
• 1 TORNILLO EN TITANIO h 11,5mm
Ref. 022RGO
• 3 CONECTORES CALCINABLES
Ref. SM6
• 6 SEEGER BLANCOS CON MANGO (retención estándard)
Ref. SRM6
• 6 SEEGER ROSA CON MANGO (retención suave)
Ref. 144MTET
• 2 TRANSFER OT EQUATOR
para impresión para cubeta individual
Ref. TPM2
•2 MINI TRANSFER OT EQUATOR h 3,7mm
Herramientas
Ref. 774CHE • 1 LLAVE A SECCIÓN CUADRADA + HOLDER para atornillar el Ot Equator (cuadrado 1.25 mm) (A utilizar también con llave dinamométrica reversible)
Ref. 775CLE
• 1 LLAVE CUADRADA LARGA + HOLDER (cuadrado 1.25 mm) (A utilizar también con llave dinamométrica reversible)
Ref. 760CS
• 1 DESTORNILLADOR/TALLO PARA AGUJERO INCLINADO para pieza de mano dinamométrica (quadrado 1,25mm)
Ref. 760CSC
• 1 DESTORNILLADOR/TALLO PARA AGUJERO INCLINADO CORTO para pieza de mano dinamométrica (quadrado 1,25mm)
Ref. 760CSC
• 1 ADAPTADOR DESTORNILLADOR/TALLO a utilizar con llave dinamométrica
Ref. 774HC
• 1 HOLDER INTERCAMBIABLE
Ref. 760CE
• 1 CONECTOR PARA MICROMOTOR DINAMOMÉTRICO DE CLÌNICA (cuadrado 1,25mm)
Ref. 1760CRD
• 1 LLAVE DINAMOMÉTRICA para Ot Equator y Sphero Block - Flex: valor de 15 a 35 ncm - ma x 50 ncm torque
Ref. 124ICP
• 1 MANGO UNIVERSAL
OT MATERIAL COMPÓSITO OT CEM
Ref. 158CCAE para pegar metales (2 componentes)
Laboratorio
digital
SOLUCIÓN A
Escaneo del modelo con pilares de titanio con agujero pasante para modelado virtual en CAD
SOLUCIÓN B
Escaneo de los Scan Abutment para el flujo digital. El bisel superior del Scan Abutment corresponde al Extragrade del munón de titanio con tornillo, que siempre debe ser insertado desde el lado. inclinado.
Estructura digital diseñada al CAD, lista para ser realizada. En lo agujeros se pegarán los pilares en titanio Extragrade.
laboratorio
analógico
Análisis del modelo utilizando el paralelómetro Rhein83
Análisis de la divergencia entre implantes.
Análisis de la dimensión del montaje. Proyecto que implica el uso de pilares de titanio con tornillo, vainas de encolado y pilares de titanio sin tornillos con una inclinación de 15 °.
Tornillo largo atornillado sobre el anàlogo Ot Equator, para comprobar la dirección futura del agujero.
Muñón en titanio Extragrande sin agujero, inclinado 15 °. El Seeger blanco debe insertarse con la abertura en la dirección de la socavación.
En caso de excesiva inclinación del implante, se puede utilizar un muñón en titanio con vaina de encolado, con una inclinación de 15 ° sin agujero y tornillo de anclaje. El muñón será retenido únicamente por el Seeger blanco. El porcentaje de pilares sin tornillo de fijación debe limitarse al 25% (en este caso 1 de 4).
Es importante colocar el pilar en titanio con la pared plana en el lado divergente, ya que corresponde al biselado llamado Extragrade, que permitirá a la viga superar socavaciones entre los implantes.
El Seeger tiene que tener la parte abierta del lado divergente, posiciòn que es forzada por un paso antirrotatorio que se encuentra dentro del filete.
La vaina calcinable permite la construcciòn de una estructura que se colarà. Después se pegaràn pasivamente los muñones extra grade en titanio.
La estructura calcinable debe ser lo más pasiva posible. La pasividad se facilita mediante el uso de conectores gingivales calcinables que pueden adaptarse, cortarse y moldearse, tratando de dejar el menor espacio posible entre estos y el pilar del implante.
Estructura calcinable lista para colar.
Antes de la cementación, intentar insertar el marco. Es importante cementar los elementos uno por uno. Se recomienda el uso del cemento composito Ot Cem de Rhein83.
Colocar el pilar extragrade en titanio sobre el pilar Ot Equator, asegurándose de que la pared biselada siempre vaya hacia el recorte. Se recomienda proteger el agujero del tornillo con un cilindro de cera.
Ensuciar con el cemento tanto la parte externa del pilar en titanio como la superficie interna del canal para pegar. El pivote de cera permitirá la posterior inserción del tornillo. de la vid.
Atornillar el pilar en titanio ensuciando el tornillo con vaselina, lo ideal es utilizar el tornillo corto, manteniendo la posición exacta Extragrade del muñón ensuciando el interior del pilar de titanio con cera, recordando respetar los tiempos de endurecimiento del cemento composito indicados en las instrucciones de uso.
Trabajo pulido, ensamblado, listo para ser recubierto con el material estético. Se pueden ver los Seeger (color blanco) insertado en los surcos apropiados
