Attacco diretto per impianti

Sphero Block

L’attacco diretto per impianti Sphero Block, è fabbricato in titanio nitrurato e disponibile per qualsiasi marca di impianto attualmente presente sul mercato nei diametri sferici di 2,5 mm (Normo) e 1,8 mm (Micro). La nitrurazione è un trattamento che conferisce una  durezza superficiale di 1600 Vickers. Grazie agli anelli direzionali è possibile corregge l’inclinazione fino a 14° per ciascun impianto. Il funzionamento di questo attacco è garantito dall’accoppiamento tra sfera, cappetta ritentiva inserita all'interno del contenitore metallico. Le cappette ritentive sono disponibili in diversi colori corrispondenti ai diversi livelli di ritenzione e offrono una migliore ritenzione alla protesi overdenture.

INFORMAZIONI PRODOTTO

STUDIO

LABORATORIO

SPECIFICHE PRODOTTO

VIDEO

INFORMAZIONI PRODOTTO

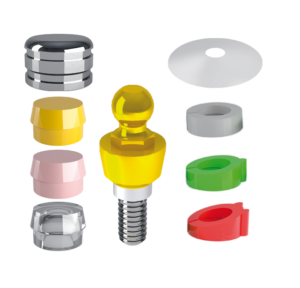

SPHERO BLOCK NORMO CON RIVESTIMENTO TiN

Ref. 002

Confezione contenente:
• 1 MONCONE (ABUTMENT) IN TITANIO (SFERA Ø 2,5mm)
• 3 CAPPETTE (gialla - rosa - trasparente)
• 1 CONTENITORE INOX PER CAPPETTE
• 1 DISCHETTO PROTETTIVO
• 3 ANELLI DIREZIONALI

SPHERO BLOCK MICRO CON RIVESTIMENTO TiN

Ref. 003

Confezione contenente:
• 1 MONCONE (ABUTMENT) IN TITANIO (SFERA Ø 1,8mm)
• 3 CAPPETTE (gialla - rosa - trasparente)
• 1 CONTENITORE INOX PER CAPPETTE
• 1 DISCHETTO PROTETTIVO
• 3 ANELLI DIREZIONALI

ANELLI DIREZIONALI PER SPHERO FLEX - BLOCK

Ref. 100AD

• 3 ANELLI DIREZIONALI CON INCLINAZIONI DI 0° - 7° - 14°

STRUMENTI

Chiave Sphero block flex oro 771CEF chiusa

Ref. 771CEF

• CHIAVE UNIVERSALE PER SPHERO FLEX E SPHERO BLOCK Normo e Micro (esagono mm. 2,3)

Ref. 760CBM

• 1 CONNETTORE PER MANIPOLO DINAMOMETRICO ESAGONO 1,3mm

Ref. TE

• SISTEMA “ANTISVITAMENTO” A TASSELLO ELASTICO

APPLICABILE AGLI ATTACCHI SPHERO FLEX-BLOCK - OT REVERSE e viti varie
IL TASSELLO ELASTICO “ANTISVITAMENTO” PUÒ ESSERE APPLICATO A RICHIESTA
(Solo da RHEIN83) a viti - attacchi Sphero Flex - Sphero Block e OT Reverse
con filettatura non inferiore 1,8mm

STUDIO

Corretto posizionamento degli anelli direzionali

Prima di posizionare il transfer da impronta sull’impianto è bene porre un anello direzionale grigio (per impianti paralleli) oppure un anello angolato per impianti non paralleli. Ciò manterrà il transfer “a livello” durante l’impronta. Gli anelli direzionali hanno un solo verso di inserzione.

Posizionamento errato

Posizionamento corretto

Fissaggio cappette in bocca al paziente con anelli direzionali

Avvitare l’attacco sferico nel relativo impianto rispettando l’indicazione di torque. Se necesario svitare e avvitare, ripetendo l’operazione 4-5 volte.

Infilare dal lato giusto gli ANELLI DIREZIONALI, inserire sulle sfere le cappette ritentive, ruotare gli anelli direzionali fino a vedere le cappette in parallelo fra loro.

Per sicurezza è consigliabile togliere le cappette ritentive, mettere i dischetti protettivi e sopra rimettere le cappette ritentive.

Provare la protesi e controllare che gli spazi per le cappette nella resina siano sufficientemente ampi. Riempire con resina autopolimerizzante e posizionare la protesi in bocca.

A resina indurita togliere la protesi ed eliminare i dischetti protettivi, rifinire la resina eccedente.

Protesi finita.

Presa dell'impronta di trasferimento

Posizionare gli anelli direzionali della giusta inclinazione, poi inserire i transfer sulla sfera.

Ruotare gli anelli direzionali fino al raggiungimento di un asse comune parallelo al piano occlusale e prendere l’impronta.

Impronta rilevata, rimuovere gli anelli direzionali sia che essi siano rimasti sulla sfera o nell’impronta.

Inserire gli analoghi dentro i transfer e colare il modello. Si avrà il corretto trasferimento dell’orientamento e della posizione dell’attacco.

LABORATORIO

Anelli direzionali (colore verde) sulla base dell’attacco. Anello di posizione verde OT BOX inserito sopra. Barre OT BOX incollate.Tagliate le eccedenze della barra OT BOX, si utilizza una sola parte di contenitore per la cappetta ritentiva

OT Box Classic NORMO - protesi in resina con rinforzi fusi e anelli direzionali

Fase di modellatura del contenitore OT BOX che viene fissato in posizione e collegato alle altre componenti con resina autopolimerizzante.

Rinforzo modellato, finito anche con cera e perni di rinforzo per evitare la rottura dei denti.

Rinforzo fuso sul modello con perni di rinforzo in metallo per ogni dente.

Protesi finita con cappette ritentive inserite nei contenitori ottenuti in fusione.

Costruzione protesi di sola resina con anelli direzionali

Avvitare l’attacco sul modello, scegliendo l’abutment di altezza adeguata.

Montare gli anelli direzionali e ruotarli fino ad ottenere il parallelismo ottimale.

Le cappette elastiche ritentive hanno la migliore funzionalità nel contenitore inox. Tuttavia è comunque possibile inglobarle direttamente nella resina.

Protesi finita tutta in resina, con contenitori inox che contengono le cappette.
